Überblick

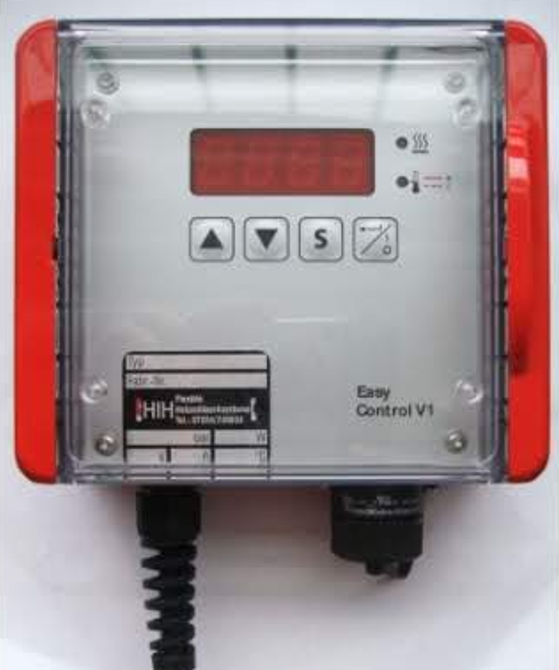

Der EasyControl V1 ist ein Temperaturregler für flexible Heizschlauchsysteme. Er unterstützt PT100 sowie Thermoelemente Typ K und Typ J und bietet digitale Einstellung über Tasten.
230 V AC ± 10%
PT100 · Typ K · Typ J
0–400°C Bereich
tune Funktionen
Einstell- und Anzeigemöglichkeiten:
- doneDigitale Einstellung über Tasten
- doneRegelfunktion und Fühlerwahl
- doneSollwertgrenzen oben und unten
- doneLED-Anzeigen für Schaltzustand und Temperaturstatus
list_alt EasyControl V1 – Technische Daten
| Versorgungsspannung | 230 V AC ± 10% |
| Sensoreingang | PT100, Thermoelement Typ K (NiCrNi), Typ J (FeCuNi) |
| Regelungsart | P, PID, Begrenzer, P mit Leistungssteller |
| Genauigkeit | 1% in Bezug auf den Bereich 0–400°C |
| Regelausgang | Relais 1 Schließer, 250 V AC, 10 A ohmsche Last. Elektrische Lebensdauer bei o. a. Last: 200.000 Schaltspiele |
| Interne Sicherung | 10 AT 250 V im Lastkreis |
| Ereignisausgang | Relais (Signalrelais), potentialfreier Schließer (Option) |
| Einstellverfahren | Digitale Einstellung über Tasten |
| Setup | Regelfunktion · Fühlerwahl · Leitungsabgleich (nur PT100) · Sollwertgrenze oben · Sollwertgrenze unten |
| Regelmodus | Sollwert 0–900°C · Untertemperatur 0–30K · Übertemperatur 0–30K |
| Anzeigeverfahren | 4-stellige 7-Segmentanzeige mit 3-stelliger Temperaturanzeige °C. Parameter und Eingabewerte im Regelmodus und Setup |
| LED-Anzeigen | Gelb: Schaltzustand · Grün: Hysterese des Signalrelais · Rot: Unter-/Übertemperatur |
| Elektrischer Anschluss | Klemmenanschluss 16-polig · Nennspannung 230 V AC · Anschlussquerschnitt feindrähtig 2,5 mm² |
| Gehäuse | Polycarbonat, 145 × 127 × 65 mm |
| Umgebungstemperatur | 0–50°C |
